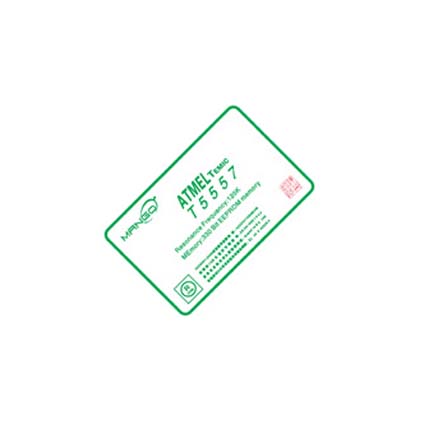

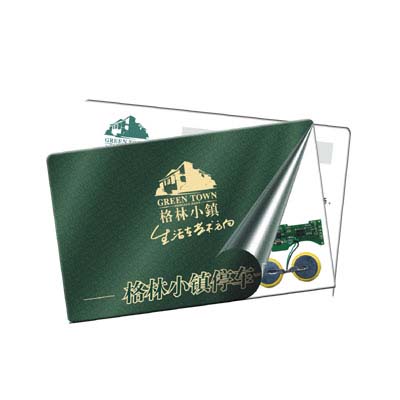

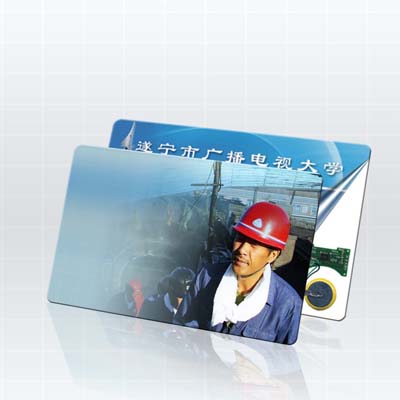

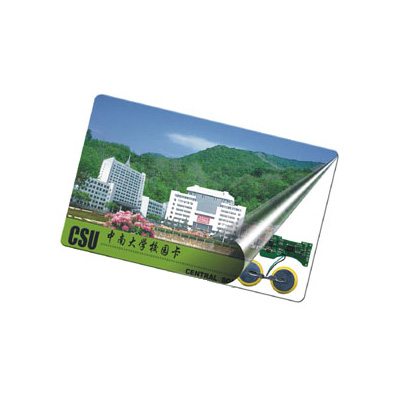

产品名称:T5557卡产品型号:

产品描述

T5557芯片是美国Atmel公司生产的多功能非接触式R/W辨识集成电路，适用于125KHz频率范围。芯片需要连接一个天线线圈，该线圈被视为芯片电路的电力驱动补给和双向信息的沟通接口。天线和芯片一起构成感应卡片或标签。

该芯片共有330bit的EPROM(分布为10个区块, 每个区块33bit)，能从T5557读写器上被读/写。区块0是被保留用于设置T5557操作模式的参数配置块。区块7可以作用户数据块使用，亦可以为保护全部数据块而设置一组用户密码，用于避免未经许可的非法改写。 数据的传送，是从辨识集成电路加载调制器完成。当 IC 接收到读写器的扫描场，便会在线圈的2个终端“1”和“2”感生出一个 RF抵抗场强，再以100%的振幅进行编译码调制，从而得到读写器的相关命令和数据以及返回读写器的卡信息。

简要特征：
△非接触方式的读/写数据传输
△从100 KHz到150KHz的无线电载波频率
△与e5550产品兼容并扩展的应用模式
△小容量, 其结构与国际标准 ISO/IEC11784/785相容
△在芯片上掩模有75pF的谐振电容
△包括32bit密码区在内的7x32bit的E2PROM存储空间
△单独开设有64 bit存储空间作为厂商可追溯的数据区

32-bit配置寄存器在E2PROM中可作如下设置：
◇数据速率：RF/2 到RF/128或e5550的固定值(通常使用在RF/32或RF/64)
◇调制/编译码：FSK、PSK、曼彻斯特、双相、NRZ(典型为：曼彻斯特)
◇其他的选项：密码模式、最大区块特性、按请求回答(AOR)模式(默认值：PASS＝0、MAXB＝7、AOR＝0)；反向数据输出、直接访问模式、序列终结符、写保护(每一块完全锁位)、OTP功能等。

存储体结构：存储体是330bit的E2PROM,安排在0和1页的10个块中，每个块（包含被同时规划的bit锁块位）有33 bit。第0页有8个存储块，其中的块0包含配置/控制数据，在正常读操作期间是不被传输的。块7可以被用户当作写保护密码使用，与最大区块的显示值配合，可设置某些块值或第7块密码值不可见，只有知道密码的合法用户才能访问卡片中的数据块。每块存储体的位首，即第0bit，是该块不可查看但可一次性改写的锁块控制位(即OTP特性。为安全起见，一应提供改写各块第0位的OTP功能)。第1页的块1和块2包含可追溯数据，并且被Atmel在制造测试期间进行其数据规划并且锁定。

应用举例：
T5557非接触式R/W辨识芯片的存储容量虽然小了些，除去用户不能使用的页1，实际使用空间只有页0的8个块(264 bit),但其配置项以及工作模式特别丰富，是一种名副其实的多功能芯片IC，用户对卡片的访问模式也辨识芯片的存储容量虽然小了些，除去用户不能使用的页1，实际使用空间只有页0 的8个块(264 bit),但其配置项以及工作模式特别丰富，是一种名副其实的多功能芯片IC较为灵活，例如可以设置直接访问、按请求模式访问、按密码模式访问等。并且同一张卡在不同配置或不同工作模式的T5557读写器上将不允许通讯和数据交换，具有很好的保护性能。值得一提的是，该芯片在读写卡家族中具有很高的性价比。
T5557主要升级替换早期的E5550/5551芯片,现在的升级替代产品为T5567，该卡片片被广泛应用于多种形式的身份识别，如交通旅游、医疗通信、教育娱乐等多样化的应用场合，如酒店门锁卡、健康保险卡、校园一卡通、企业/工厂考勤卡、加油卡、上网卡、就餐卡、游戏卡、学生成绩卡、电话卡、戏院卡、娱乐卡等。
